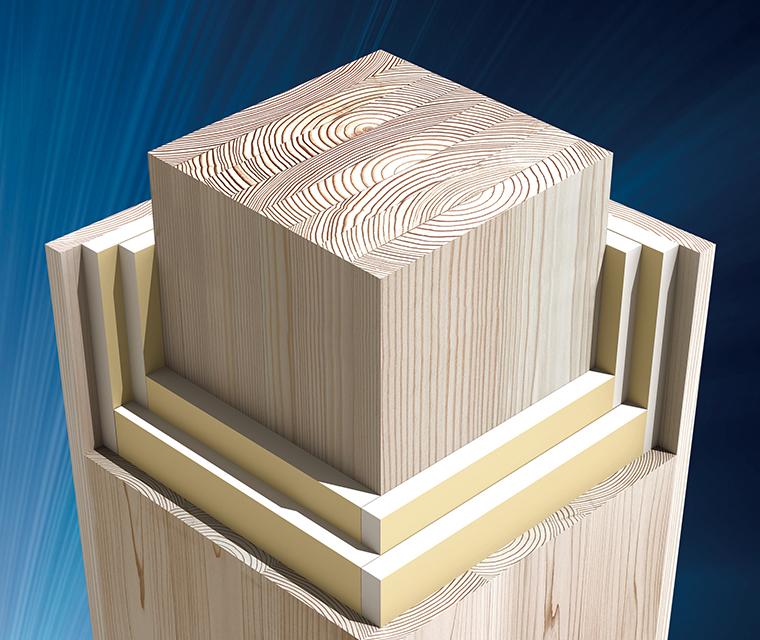

大阪城の北側に位置する、地上8階建ての木造ハイブリッドマンション。敷地南北に直径6.8m程の下水暗渠があり、そこを避けて杭を配置している。杭基礎への荷重負担を減らすため、1-3階を鉄骨造、4-8階を木造の混構造として計画した。木造は軸組工法とし、耐震壁にカラマツLVLのK型ブレースとスギCLTの耐震壁を使用。4階木造部分の2時間耐火構造部分（柱・梁）に木質耐火部材「COOL WOOD」、1時間耐火構造部分にはCOOL WOODの他、告示仕様、「KEYLAM耐火」（（一社）全国LVL協会）を採用した。木現しが可能なブレースや耐火部材を活用し、内外から木の表情が感じられる建築となった。

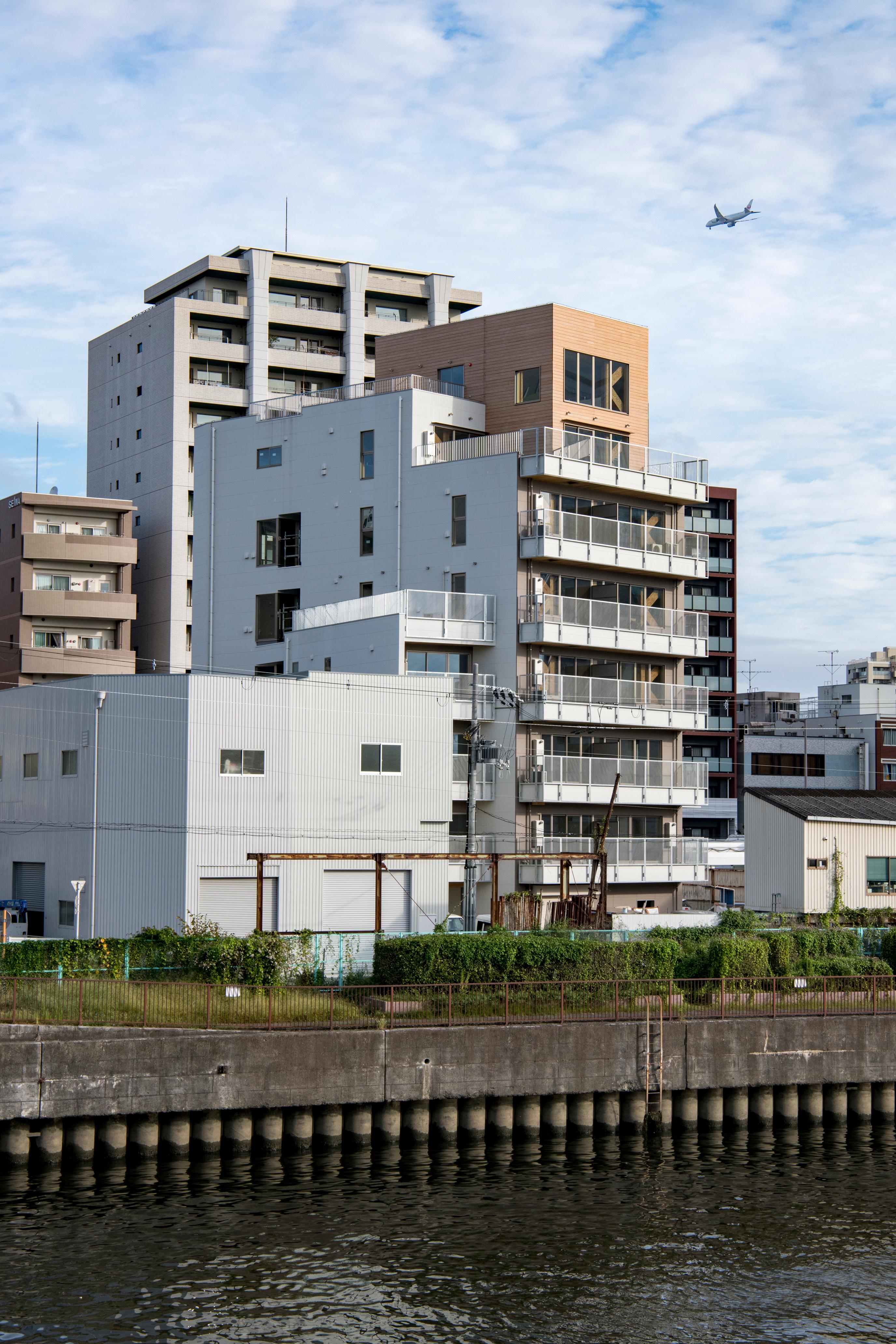

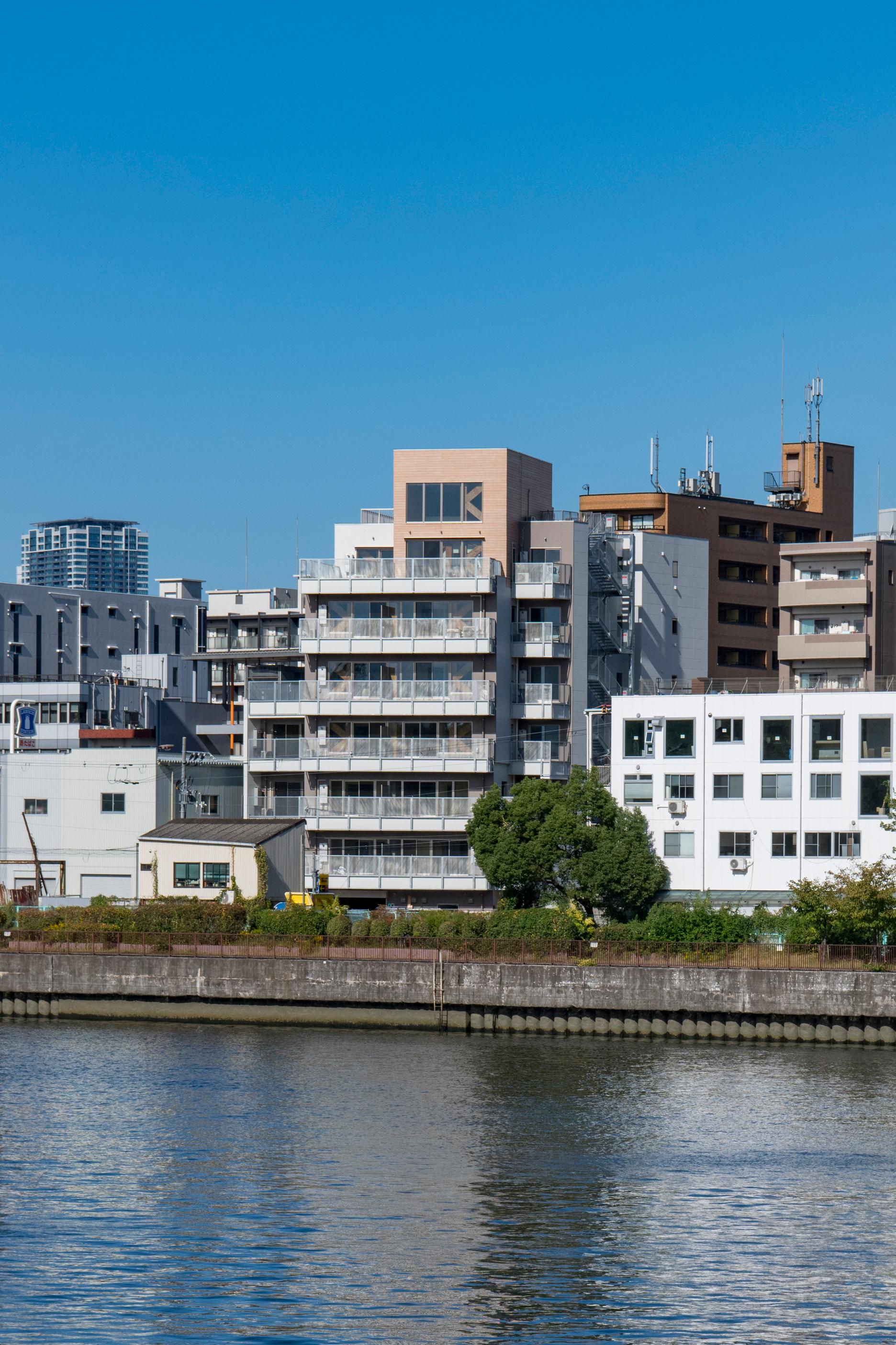

南面外観。大阪城公園側から寝屋川越しに望む。
1/6

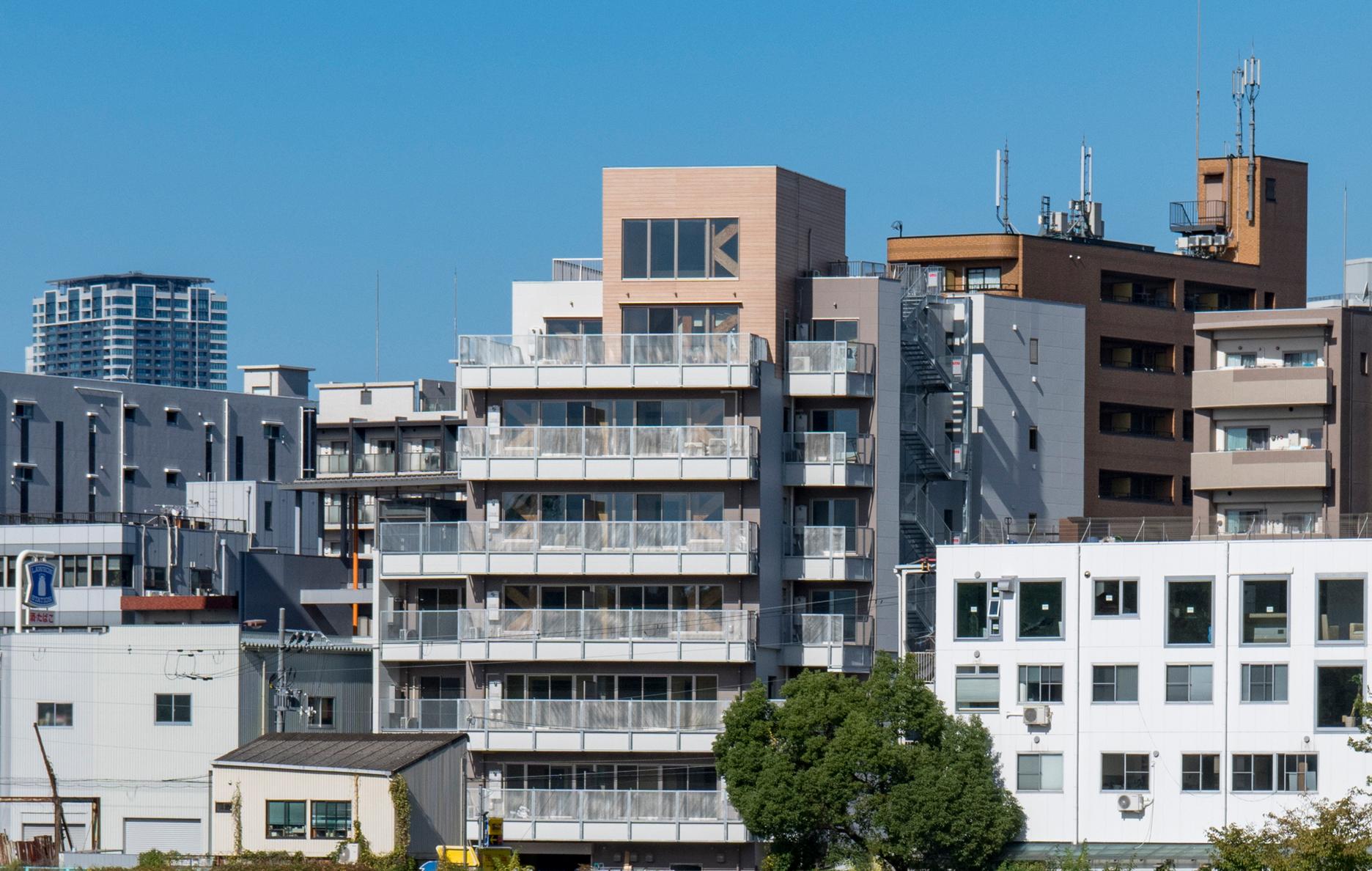

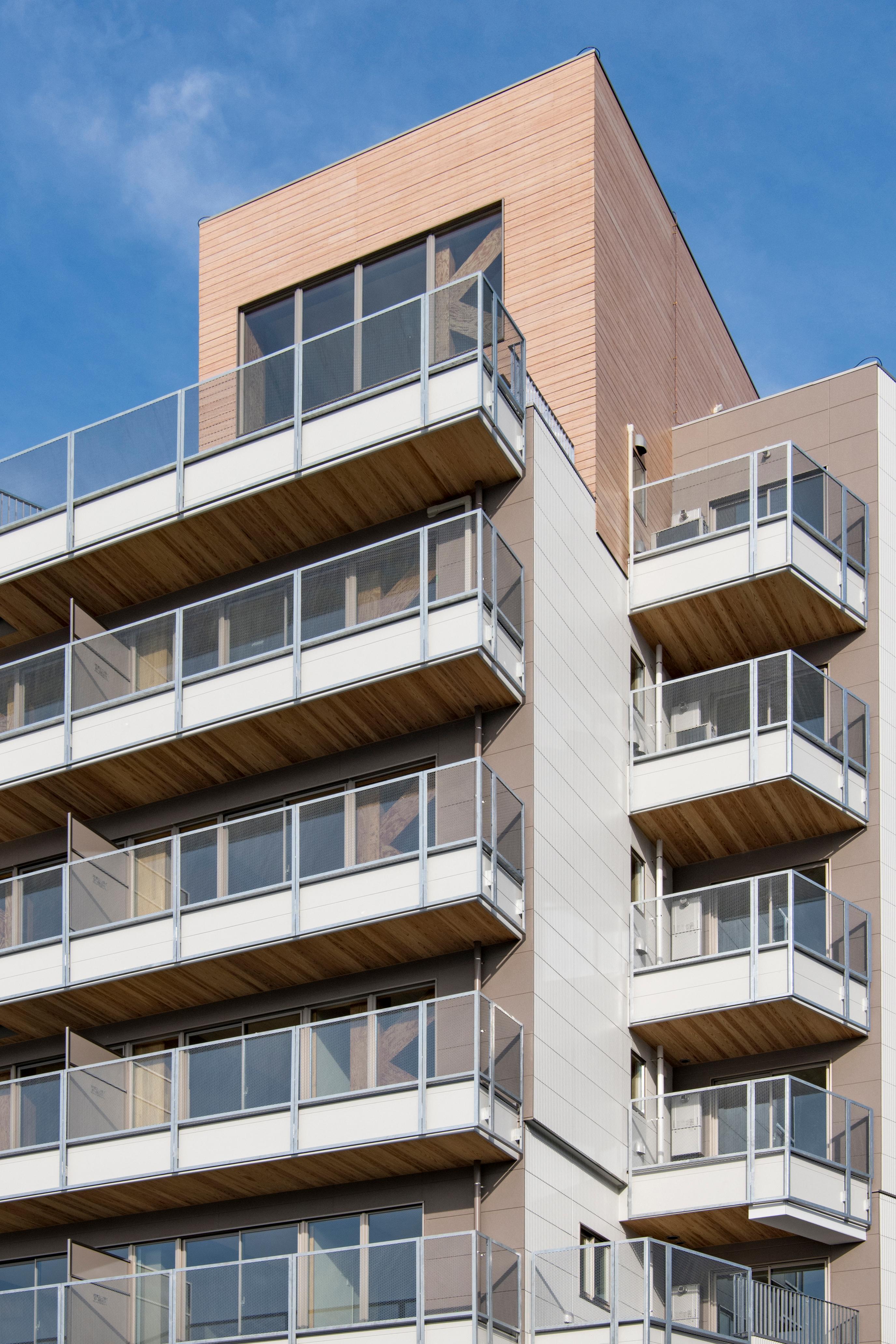

南面外観
2/6
窓越しにK型ブレースが見える。
3/6

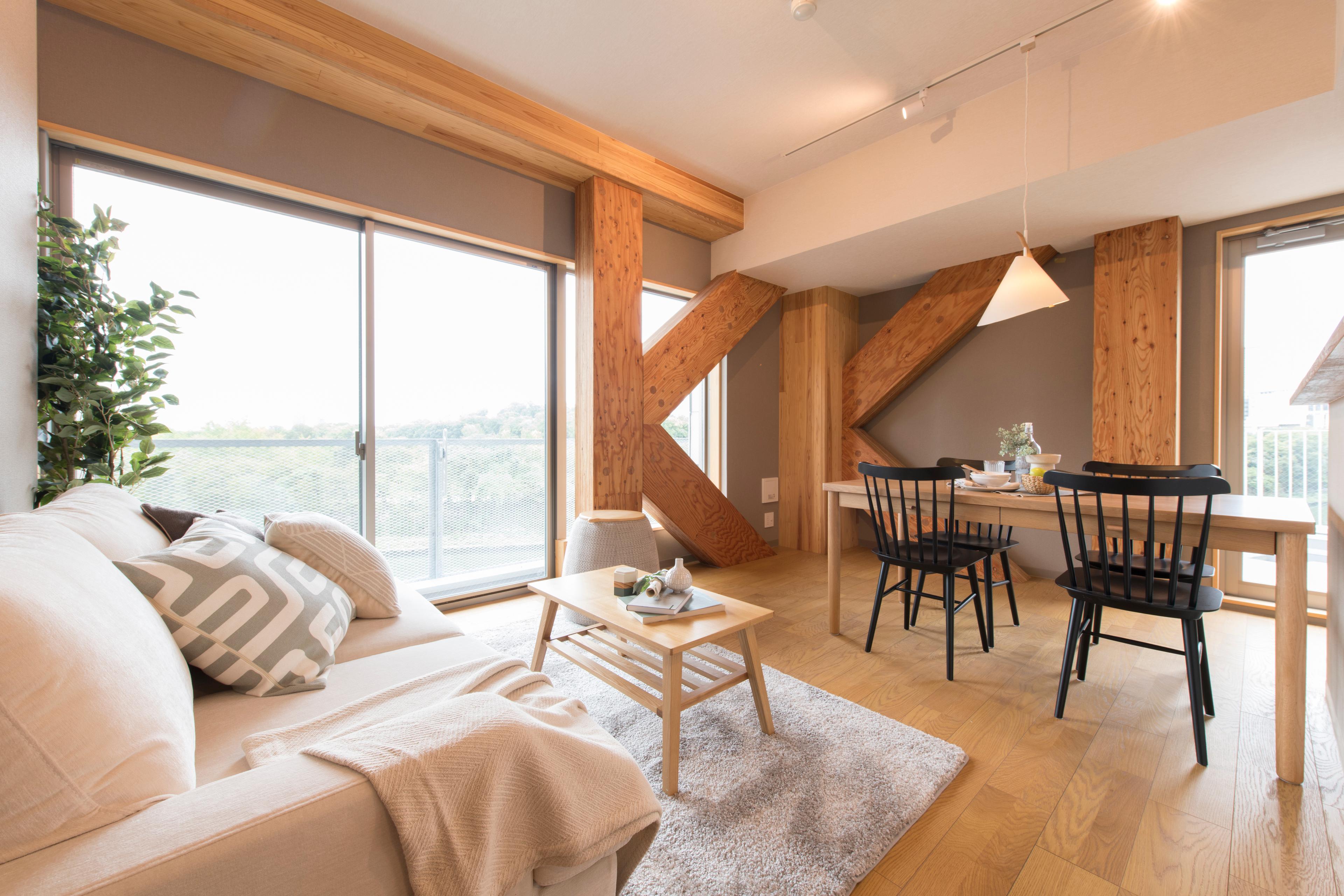

居室。K型ブレース、CLT耐震壁、木質耐火部材、LVL耐火被覆を使用。
4/6

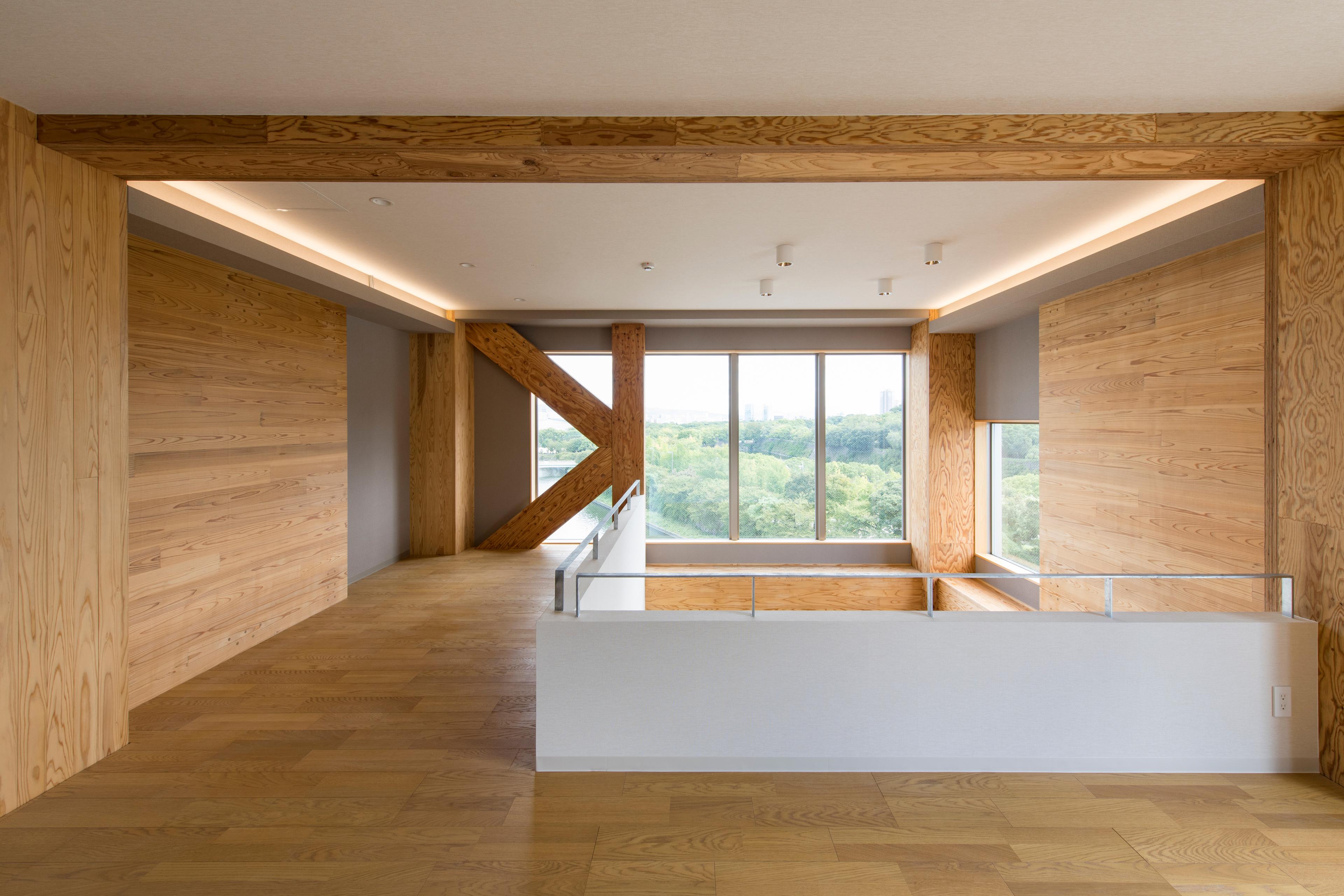

居室
5/6

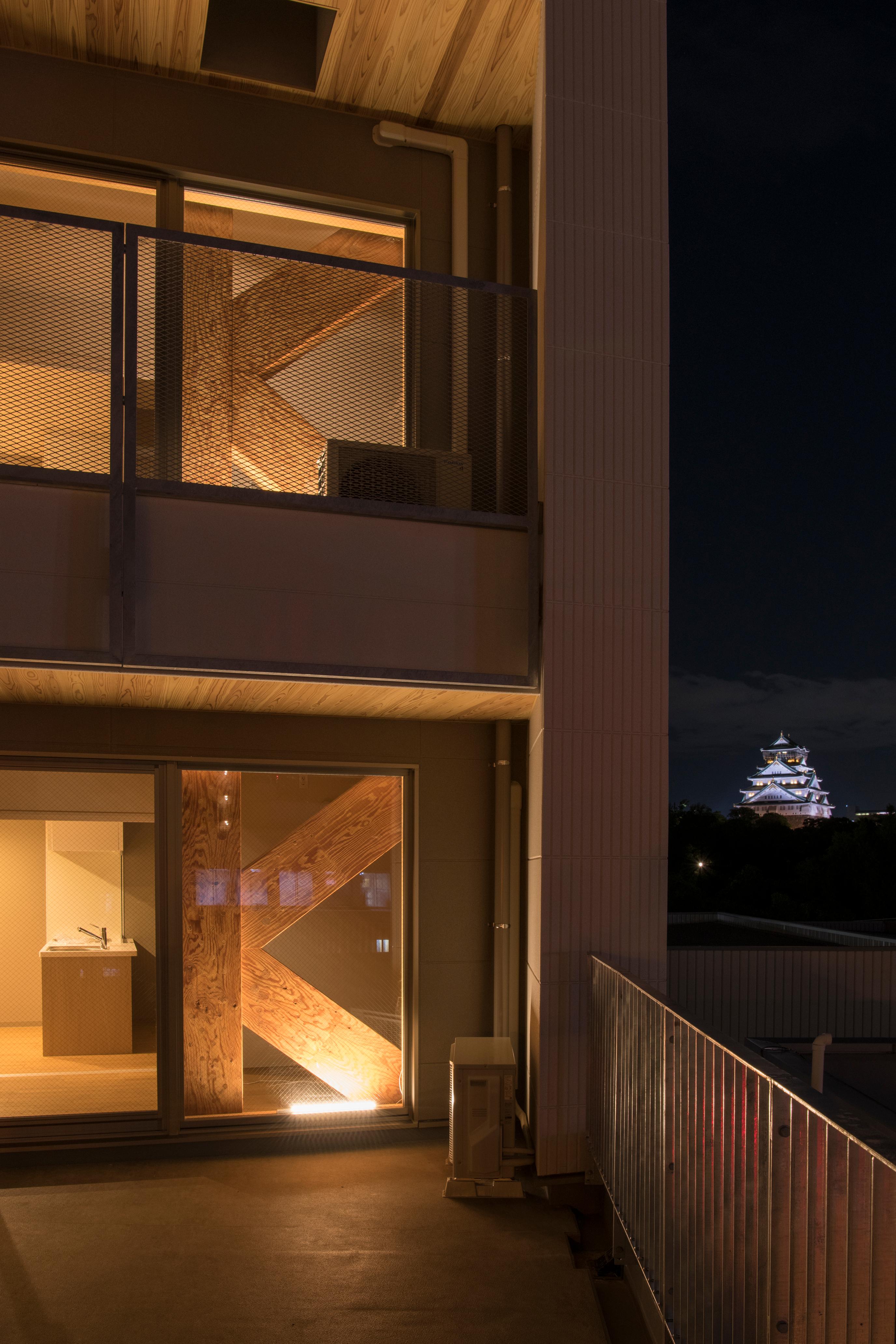

バルコニーから大阪城を望む。
6/6
詳細
- 設計
- ビルディングランドスケープ
- 所在地
- 大阪府大阪市
- 敷地面積
- 648.38㎡
- 建築面積
- 405.03㎡
- 延床面積
- 2,220.89㎡
- 階数
- 地上8階
- 竣工年
- 2024年
発注者：オリオン建設
構造設計：U’plan
構造・防耐火アドバイス：シェルター
施工：オリオン建設・新宅工務店 特定建設工事共同体
◆COOL WOOD（1・2時間耐火仕様 柱・梁）使用
□令和3年度 CLT活用建築物等実証事業 採択事業(建築設計・構造性能実証)
□令和3年度 サステナブル建築物等先導事業(木造先導型) 採択事業(建築工事)
撮影：新良太
